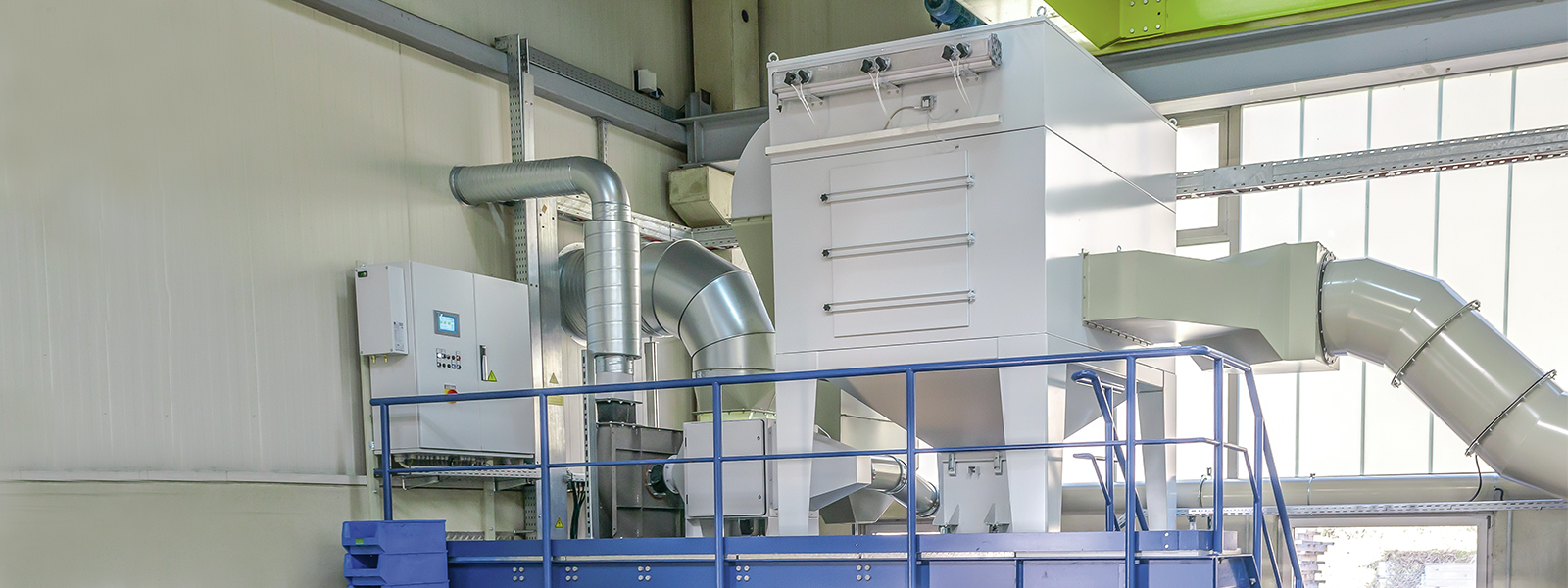

DUST-JET V 12.000 m3/h
Schweißrauchabsaugung an 12 automatischen
Schweißlinien zur Herstellung von Edelstahlröhren
DUST-JET ECO & V
Patronen-Jet-Filter
Das DUST-JET ECO und V ist ein stationäres Filtersystem mit Druckluft Puls-Jet-Abreinigung zur Abscheidung von Stäuben und Rauchen.
Verfügbare Varianten
Die DUST-JET Baureihe wird in den Varianten JET ECO mit integriertem Ventilator für Leistungen von 1.000 – 6.000 m3/h und JET V ohne Ventilatortest für Leistungen von 2.000 – 60.000 m3/h angeboten.
Einsatzbereiche
Schweißrauch, Plasma- und Autogenbrennschneidrauch, Polier,- Schleifstaub und andere Stäube.
Innovative Vorteile
Mehrere Ausführungsvarianten zur Anpassung an die Aufgabenstellung Einsatz hochwertiger Filtermedien mit BIA-Prüfzeugnis. Energiesparende Abreinigung durch Einsatz von Durchgangsventilen, Puls-Jet-Reflektoren und wahlweise ON-Line, OFF-Line oder differenzdruckgesteuerte Abreinigung. Problemlose Staubentnahme über Sammelbehälter mit Rollen. Auftragsbezogene Fertigung erlaubt eine Anpassung an kundenspezifi sche Anforderungen in Bezug auf Material, Farbgebung und Gestaltung.
In ATEX Ausführung lieferbar
Funkenvorabscheider, Horizontalzyclone und Funkenerkennungs- und Löschsysteme werden anwendungsbezogen ausgelegt und optional mitgeliefert.
Abbildung: DUST JET ECO 6000 (Anwendungsbeispiel)
Technische Daten
| JET ECO 1000 | JET ECO 2000 | JET ECO 2500 | JET ECO 4000 | JET ECO 6000 | |
|---|---|---|---|---|---|
| Luftleistung in m3/h | 1000 | 2000 | 2500 | 4000 | 6000 |
| Filterfläche in m2 | 10 | 26 | 31,2 | 52 | 78 |
| Anzahl Filterpatronen | 2 | 2 | 2 | 4 | 6 |
| Motorleistung in kW (50 Hz) | 1,5 | 2,2 | 3,0 | 4/5,5 | 7,5/11 |
| Anschluss in V | 230/400 | 230/400 | 230/400 | 400/660 | 400/660 |
| Schalldruckpegel in dB (A) | 76 | 78 | 79 | 78 | 78 |
| Anschlussdurchmesser in mm | 125 | 200 | 200 | 300 | 400 |
| Maße in mm (H/B/T) | 2300/560/650 | 2920/750/850 | 3200/750/850 | 3340/1050/930 | 3375/1330/950 |
| Gewicht in kg | 110 | 144 | 186 | 590 | 670 |
Die technischen Daten und Abmessungen der Baureihe DUST-JET V in den Baugrößen 2.000 – 60.000 m3/h sind auf Anfrage erhältlich und werden auftrags- bzw. anfragebezogen erstellt.
Im Detail
Abbildung: DUST JET ECO 4000
